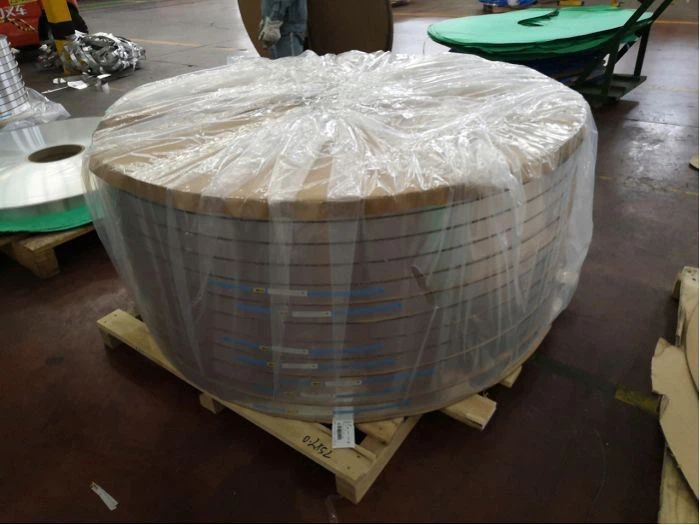

Hliníkový pás pre transformátor

Zliatina: 1050 1060 1070 1350
Temper: O H12,H14,H16,H18Šírka: 10-1600mm
Hrúbka: 0.1-3.5 mm
Pevnosť v ťahu: ＞ 60 MPa
UTS: 60-95N/mm2 predĺženie: ＞25 percent
Vodivosť: ＞61 percent IACS
Odpor: ＜{0}}.02825 Ω﹒mm²/mBurrova výška: 0,01–0,03 mm sa líši v závislosti od hrúbky pásuPovrch: Bez oleja, bez škrabancov

Zaslať požiadavku

Úžasný výrobný proces hliníkových pásov z najlepších -- HWALU

Popis hliníkového pásu

Hliníková pásová cievka pre transformátor je tiež známa ako transformátorová fólia alebo transformátorová fólia, ktoré sa používajú hlavne pri vinutí transformátorov suchého typu a ponorených v oleji. Zvyčajne sa pohybuje od 0.1 mm do 3,5 mm na hrúbku a 10 mm na 1600 mm na šírku .

HWALU transformátorový hliníkový pásik je vyrobený z kvalitného čistého hliníka, s hladkým povrchom bez otrepov, bez škrabancov a nečistôt, s vysokou vodivosťou a jemnou textúrou. Transformátorové pásy môžeme dodať v 4 rôznych podmienkach, čím sa zabezpečí správna medza klzu a pevnosti v ťahu, elasticita a tvrdosť pre požadované riešenie

aluminum strip application

Hliníkové fólie pásy pre transformátory chemické zloženie

Zliatina	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ca	V	Ti	Iné	Min.Al
1050	0.40	0.05	0.05	0.05	-	-	0.05	-	0.05	0.03	0.03	99.50
1060	0.35	0.05	0.03	0.03	-	-	0.05	-	0.05	0.03	0.03	99.60
1070	0.25	0.04	0.03	0.03	-	-	0.04	-	0.05	0.03	0.03	99.70
1350	0.40	0.05	0.01	-	0.01	-	0.05	0.03	-	-	0.03	99.50

Mechanické vlastnosti a elektrická vodivosť

Hrúbka (mm)	Pevnosť v ťahu (Mpa)	Percento predĺženia	Ohyb 180 vybočenie s vnútorným polomerom	Elektrická vodivosť pri 20 stupňoch
Viac ako {{0}},3 až 0,5	Min. 60 Max. 90	20 min.	Blízky kontakt	61.{1}} min.
Viac ako {{0}},5 až 0,8		25 min.
Viac ako 0,8 až 1,3		30 min.
Viac ako 1,3 až 2.0		35 min.
Viac ako 2.{1}} do 2,5		35 min

Výhody HWALU transformátorového hliníkového pásu

1. Počnúc procesom odlievania hliníkových pásov prísne kontrolujte procesný tok odlievania, valcovania, tepelného spracovania a strihania hotového výrobku, kontrolujte zloženie zliatiny, optimalizujte proces valcovania a žíhania a zabezpečte, aby výrobok dosiahol vysokú elektrickú vodivosť a mechanické vlastnosti .

2. Má dobré predĺženie a pevnosť v ťahu, môže spĺňať požiadavky konvenčného spracovania (razenie, naťahovanie) a má vysokú tvárnosť.

3. Technológia je relatívne vyspelá a má obrovskú výhodu v cene v porovnaní s inými vysoko kvalitnými zliatinami hliníka.

4. Má dobrú odolnosť proti korózii, elektrickú vodivosť a tepelnú vodivosť.

Aplikácia hliníkového pásu na vinutie transformátora

Vinutie a kovové opláštenie výkonového transformátora, vinutie distribučného / výkonového transformátora, opláštenie / tienenie elektrického kábla, dopravné značky, billboardy, vonkajšia výzdoba budov, karoséria auta, výšková a továrenská výzdoba stien, kuchynský drez, držiak lampy, list ventilátora, elektronické súčiastky .
